Основные особенности данного конструктивного исполнения
Трансформатор тока ТЛО-10 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием. Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ. Климатическое исполнение У, Т или УХЛ категория размещения 2 или 3 по ГОСТ 15150-69
| Наименование | Значение |
|---|---|
| Метрологические характеристики | |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | от 5 до 4000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты: | |
| — по ГОСТ 7746-2015 | 5Р; 10Р |
| — по ГОСТ Р МЭК 61869-2-2015 | 5РR; 10РR; TPY; TPZ; PX; TPX |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cos φ2=0,8, В·А | от 1 до 50 |
| Номинальная предельная кратность вторичных обмоток для защиты Kном | от 2 до 100 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном | от 3 до 50 |
| Технические характеристики | |
| Масса, кг, не более | от 15 до 150 |
| Габаритные размеры, (ДхШхВ), не более | 475×400×428 |
Полезная информация
| Руководство по эксплуатации | Посмотреть | Скачать |
| Паспорт изделия | Посмотреть | Скачать |
| Сертификаты | Посмотреть | Скачать |
| Бланк опросного листа | Посмотреть | Скачать |

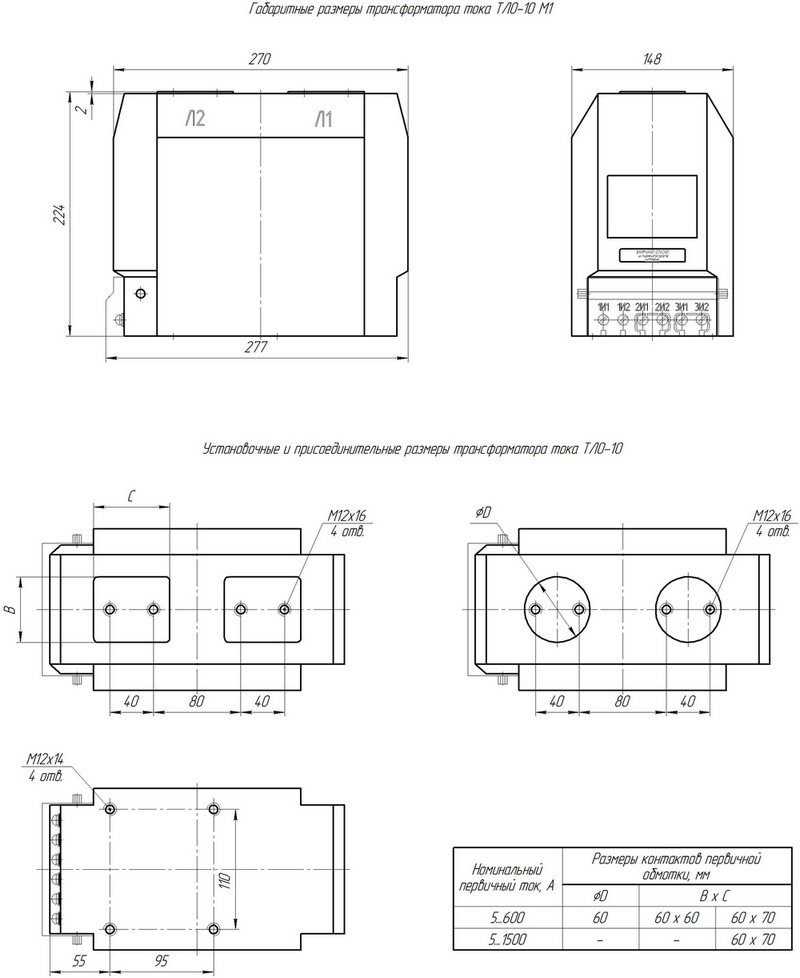

Габарит
